ترکیب کننده های فرستنده
ترکیب کننده فرستنده توان بالا دستگاهی است که در سیستم های فرکانس رادیویی (RF) برای ترکیب چندین سیگنال RF در یک خروجی با توان بالا استفاده می شود. این اساساً شبکهای از تقسیمکنندهها و ترکیبکنندههای توان RF است که بهگونهای مرتب شدهاند که سیگنالهای ورودی منفرد از طریق یک پورت واحد ترکیب و خروجی میشوند.
ترکیب کننده با استفاده از یک سری اجزای غیرفعال مانند تقسیم کننده های توان، جفت کننده های جهتی، فیلترها و تقویت کننده ها برای توزیع توان بین سیگنال های ورودی چندگانه کار می کند. سیگنالهای ورودی از طریق استفاده از یک ترکیبکننده توان ترکیب میشوند، که دستگاهی است که از اصل برهمنهی برای اضافه کردن سیگنالهای ورودی مجزا با هم استفاده میکند. سپس سیگنال ترکیبی برای رسیدن به سطح توان مورد نظر تقویت می شود.
ترکیب کننده های فرستنده توان بالا معمولاً در برنامه هایی مانند پخش رادیو و تلویزیون، سیستم های رادار، ارتباطات ماهواره ای و شبکه های سلولی استفاده می شوند. آنها راندمان، قابلیت اطمینان و مقرون به صرفه بودن را با اجازه دادن به چندین فرستنده برای اشتراک گذاری یک آنتن واحد، کاهش هزینه زیرساخت و بهبود عملکرد کلی سیستم ارائه می دهند.
راه حل کامل ترکیب کننده های فرستنده با توان بالا از FMUSER
با تشکر از کارخانه در سطح جهانی، FMUSER، به عنوان پیشرو تولید کننده تجهیزات پخش، با ارائه راه حل های پخش قابل اعتماد برای بیش از 10 سال با موفقیت به انواع مشتریان خدمات ارائه کرده است، یک چیز مطمئن است که یک ترکیب کننده فرستنده پرقدرت با ورودی و خروجی های متعدد، معمولا برای پخش مجموعه های متعدد از برنامه های FM با آنتن های FM مشترک استفاده می شود.
ترکیب فرستنده ما به خوبی کار می کند:
- ایستگاه های پخش حرفه ای در سطوح استانی، شهری و شهرستانی
- ایستگاه های پخش متوسط و بزرگ با پوشش فوق العاده گسترده
- ایستگاه های پخش حرفه ای با میلیون ها مخاطب
- اپراتورهای رادیویی که می خواهند فرستنده پخش حرفه ای را با هزینه کم خریداری کنند
در اینجا ترکیب کننده های فرستنده توان بالا وجود دارد که تاکنون ارائه کرده ایم:
- ترکیبات VHF CIB
- کمباین های دیجیتال CIB VHF
- VHF Starpoint Combiners
- UHF ATV CIB Combiners
- UHF DTV CIB Combiners
- UHF Stretchline Combiners
- UHF DTV Starpoint Combiners
- UHF ATV Starpoint Combiners
- کمباین CIB دیجیتال UHF - نوع کابینت
- کمباینرهای 3 کاناله دیجیتال L-Band
ما بهترین ها را داریم ترکیب کننده های FM چند کاناله که توان آنها از 4 کیلو وات تا 120 کیلووات است، به طور خاص، آنها ترکیب کننده های FM CIB 4 کیلووات، 15 کیلووات، 40 کیلووات، 50 کیلووات، 70 کیلووات و 120 کیلووات با 3 یا 4 کانال، ترکیب کننده های FM CIB با چندین کانال از FMUSER، و فرکانس با فرکانس 87 -108 مگاهرتز، خوب، آنها همچنین به عنوان ترکیب کننده های متعادل FM شناخته می شوند که کاملاً متفاوت از فروش ترکیبی از نوع ستاره.

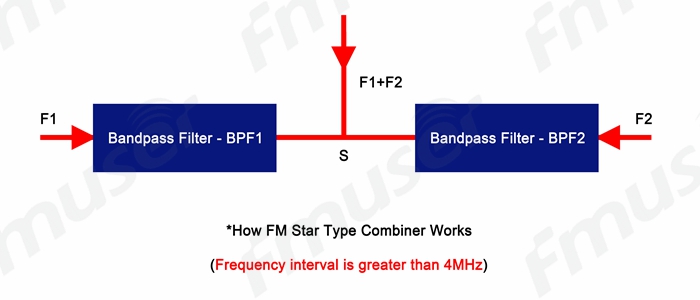

به استثنای کمباین کننده های متعادل، کمباین کننده های ستاره پوینت نیز یکی از پرفروش ترین انواع ترکیب کننده های فرستنده هستند که توان آنها از 1 کیلووات تا 10 کیلووات است، به طور خاص، آنها 1 کیلووات، 3 کیلووات، 6 کیلووات، 10 کیلووات FM با 3، 4 یا 6 کانال هستند. و فرکانس با فرکانس 87 -108 مگاهرتز، این نوع ترکیب کننده ها به نام ترکیب کننده های نوع ستاره ای نیز شناخته می شوند.
ما همچنین بهترین چند کاناله را داریم فروش تلویزیون های ترکیبی UHF/VHF، تیاین ترکیب کننده ها عبارتند از: 1 کیلووات، 3 کیلووات، 4 کیلووات، 6 کیلووات، 8 کیلووات، 8/20 کیلووات، 10 کیلووات، 15 کیلووات، 20 کیلووات، 15/20 کیلووات، 24 کیلووات، 25 کیلووات، 40 کیلووات VHF/UHF با 3 عدد 4، 6 کانال یا فیلترهای موجبر دو حالته، برخی از آنها از نوع حالت جامد یا ترکیب کننده نوع کابینت هستند، برخی از آنها ترکیب کننده های نوع دیجیتال باند L، اما اکثر آنها ترکیب کننده های CIB یا نوع ستاره (یا ستاره) هستند. نقطه) ترکیب کننده ها، با فرکانس 167 - 223 مگاهرتز، 470 - 862 مگاهرتز، 1452 - 1492 مگاهرتز.
نمودارهای مشخصات زیر را مشاهده کنید تا بهترین ترکیب کننده های فرستنده را برای خود انتخاب کنید!
نمودار A. IPC کمباین های فرستنده 4 کیلو وات قیمت
بعدی است FM Balanced Combiner برای فروش | پرش
طبقه بندی | مدل | قدرت | حداقل فاصله فرکانس | ورودی باند باریک | حداکثر ورودی برق | ورودی پهنای باند | حداکثر ورودی برق | کانال/حفره | برای اطلاعات بیشتر مراجعه کنید |
FM | A | 4 کیلو وات | 1.5 مگاهرتز | 1 کیلو وات | 3 کیلو وات | 3 | بیشتر | ||
FM | A1 | 4 کیلو وات | 1 مگاهرتز * | 1 کیلو وات | 3 کیلو وات | 4 | |||
FM | B | 4 کیلو وات | 1.5 مگاهرتز | 3 کیلو وات ** | 4 کیلو وات ** | 3 | بیشتر | ||
FM | B1 | 4 کیلو وات | 0.5 مگاهرتز* | 3 کیلو وات ** | 4 کیلو وات ** | 4 | |||
توجه: * ترکیبی با فاصله فرکانس کمتر از 1 مگاهرتز را می توان سفارشی کرد ** مجموع توان ورودی NB و WB باید کمتر از 4 کیلو وات باشد |
نمودار B. کمباین FM CIB (نوع متعادل). برای فروش
قبلی یک است 4 کیلو وات کمباین فرستنده توان بالا قیمت | پرش
بعدی است FM Starpoint ترکیبی برای فروش | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
حداقل فاصله فرکانس | ورودی باند باریک | حداکثر ورودی برق | ورودی پهنای باند | حداکثر ورودی برق | برای اطلاعات بیشتر مراجعه کنید |
FM |
4 کیلو وات |
A | 3 | 1.5 مگاهرتز | 1 کیلو وات | 3 کیلو وات | بیشتر | ||
A1 |
4 | 1 مگاهرتز * | 1 کیلو وات | 3 کیلو وات | |||||
B | 3 | 1.5 مگاهرتز | 3 کیلو وات ** | 4 کیلو وات ** | بیشتر | ||||
B1 | 4 | 0.5 مگاهرتز* | 3 کیلو وات ** | 4 کیلو وات ** | |||||
15 کیلو وات |
A | 3 | 1.5 مگاهرتز |
ورودی باند باریک |
6 کیلو وات ** |
ورودی پهنای باند |
15 کیلو وات ** |
بیشتر | |
A1 | 4 | 0.5 مگاهرتز* |
6 کیلو وات ** |
15 کیلو وات ** |
|||||
B | 3 | 1.5 مگاهرتز |
10 کیلو وات ** |
15 کیلو وات ** |
بیشتر | ||||
B1 | 4 | 0.5 مگاهرتز* |
10 کیلو وات ** |
15 کیلو وات ** |
|||||
40 کیلو وات |
A | 3 | 1.5 مگاهرتز |
ورودی باند باریک |
10 کیلو وات | ورودی پهنای باند |
30 کیلو وات | بیشتر | |
A1 | 4 | 0.5 مگاهرتز* |
10 کیلو وات | 30 کیلو وات | |||||
50 کیلو وات |
A |
3 | 1.5 مگاهرتز |
ورودی باند باریک |
20 کیلو وات ** |
ورودی پهنای باند |
50 کیلو وات ** |
بیشتر | |
A1 |
4 | 0.5 مگاهرتز* |
20 کیلو وات ** |
50 کیلو وات ** |
|||||
70 کیلووات/120 کیلووات | A | 3 | 1.5 مگاهرتز* |
ورودی باند باریک |
30 کیلو وات ** |
ورودی پهنای باند |
70 کیلو وات ** | بیشتر | |
70 کیلووات/120 کیلووات |
A1 | 3 | 1.5 مگاهرتز* |
30 کیلو وات ** |
120 کیلو وات ** |
بیشتر |
|||
توجه: * ترکیبی با فاصله فرکانس کمتر از 1 مگاهرتز را می توان سفارشی کرد ** مجموع توان ورودی NB و WB باید کمتر از 4 کیلو وات باشد |
نمودار C. استارپوینت FM با قدرت بالا ترکیبی قیمت
قبلی است IPC FM Combiner برای فروش | پرش
بعدی است قیمت کمباین ترانسمیتر N-Channel حالت جامد | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
اتصالات | حداقل فاصله فرکانس | حداکثر ورودی برق | برای اطلاعات بیشتر مراجعه کنید |
FM | 1 کیلو وات | A | 3 | 7-16 DIN |
3 مگاهرتز | X در 2 500 | بیشتر |
FM | 1 کیلو وات | A1 |
4 | 7-16 DIN |
1.5 مگاهرتز | X در 2 500 | |
FM | 3 کیلو وات | A | 3 | 7-16 DIN |
3 مگاهرتز | 2 1.5 XNUMX کیلو وات | بیشتر |
FM | 3 کیلو وات | A1 | 4 | 7-16 DIN |
1.5 مگاهرتز | 2 1.5 XNUMX کیلو وات | |
FM |
6 کیلو وات | A | 3 | 1 5 / 8 " |
3 مگاهرتز |
2 3 XNUMX کیلو وات |
بیشتر |
FM |
6 کیلو وات |
A1 | 4 | 1 5 / 8 " |
1.5 مگاهرتز |
2 3 XNUMX کیلو وات |
|
FM |
10 کیلو وات |
A | 3 | 1 5 / 8 " |
3 مگاهرتز |
2 5 XNUMX کیلو وات |
بیشتر |
FM |
10 کیلو وات |
A1 | 4 | 1 5 / 8 " |
1.5 مگاهرتز |
2 5 XNUMX کیلو وات |
|
FM | 20 کیلو وات |
A | 3 | 3 1 / 8 " |
3 مگاهرتز |
2 10 XNUMX کیلو وات | بیشتر |
FM | 20 کیلو وات |
A1 | 4 | 3 1 / 8 " |
1.5 مگاهرتز |
2 10 XNUMX کیلو وات | |
توجه: * ترکیبی با فاصله فرکانس کمتر از 1 مگاهرتز را می توان سفارشی کرد ** مجموع توان ورودی NB و WB باید کمتر از 4 کیلو وات باشد |
نمودار D. ترکیب کننده فرستنده کانال N حالت جامد
قبلی است FM Star Type Combiner برای فروش | پرش
بعدی است کمباین متعادل UHF/VHF برای فروش | پرش
طبقه بندی | قدرت | کانال/حفره |
اتصالات | حداقل فاصله فرکانس | حداکثر ورودی برق | برای اطلاعات بیشتر مراجعه کنید |
FM | 1 کیلو وات | 2 | 1 5 / 8 " |
3 مگاهرتز | N x 1 W (N<5) | بیشتر |
نمودار E. قدرت بالا IPC UHF / VHF ترکیبی برای فروش
قبلی است ترکیب کننده فرستنده کانال N حالت جامد | پرش
بعدی است قیمت کمباین شاخه ای VHF | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
حداقل فاصله فرکانس | ورودی باند باریک |
حداکثر ورودی برق | ورودی پهنای باند |
حداکثر ورودی برق | برای اطلاعات بیشتر مراجعه کنید |
VHF | 15 کیلو وات | A | 3 | 2 مگاهرتز | 6 کیلو وات * | 15 کیلو وات * | بیشتر | ||
VHF | 15 کیلو وات | A1 |
4 | 1 مگاهرتز | 6 کیلو وات * | 15 کیلو وات * | |||
VHF | 15 کیلو وات | B | 3 | 2 مگاهرتز | 10 کیلو وات * | 15 کیلو وات * | بیشتر | ||
VHF | 15 کیلو وات | B1 | 4 | 1 مگاهرتز | 10 کیلو وات * | 15 کیلو وات * | |||
VHF | 24 کیلو وات |
N / A | 6 | 0 مگاهرتز |
6 کیلو وات |
18 کیلو وات |
بیشتر | ||
VHF | 40 کیلو وات | A | 3 | 2 مگاهرتز |
10 کیلو وات |
30 کیلو وات |
بیشتر | ||
VHF | 40 کیلو وات | A1 | 4 | 1 مگاهرتز |
10 کیلو وات |
30 کیلو وات |
|||
توجه: * ترکیبی با فاصله فرکانس کمتر از 1 مگاهرتز را می توان سفارشی کرد ** مجموع توان ورودی NB و WB باید کمتر از 4 کیلو وات باشد |
نمودار F. VHF با قدرت بالا Starpoint Combiner قیمت
قبلی است UHF / VHF برج میزان ترکیبی برای فروش | پرش
بعدی است UHF ATV Balanced Combiner برای فروش | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
ابعاد | حداقل فاصله فرکانس | حداکثر ورودی برق | جداسازی بین ورودی ها | برای اطلاعات بیشتر مراجعه کنید |
VHF | 3 کیلو وات | A | 4 | 650 × 410 × 680 میلیمتر |
2 مگاهرتز | 2 1.5 XNUMX کیلو وات | 40 پوند دسی بل | بیشتر |
VHF | 3 کیلو وات | A1 |
6 | 990 × 340 × 670 میلیمتر |
1 مگاهرتز | 2 1.5 XNUMX کیلو وات | 55 پوند دسی بل | |
VHF | 6 کیلو وات | A | 4 | L × 930 × H mm * |
2 مگاهرتز | 2 3 XNUMX کیلو وات | 40 پوند دسی بل | بیشتر |
VHF | 6 کیلو وات | A1 | 6 | L × 705 × H mm * |
1 مگاهرتز | 2 3 XNUMX کیلو وات | 50 پوند دسی بل | |
VHF | 10 کیلو وات |
A | 3 | L × 880 × H mm * |
4 مگاهرتز |
2 5 XNUMX کیلو وات |
45 پوند دسی بل |
بیشتر |
VHF | 10 کیلو وات | A1 | 4 | L × 1145 × H mm * |
2 مگاهرتز |
2 5 XNUMX کیلو وات |
40 پوند دسی بل |
|
توجه: * L و H به کانال ها بستگی دارد. |
نمودار G. کمباین UHF ATV CIB با قدرت بالا برای فروش
قبلی است VHF Starpoint Combiner برای فروش | پرش
بعدی است UHF DTV Balanced Combiner قیمت | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
حداقل فاصله فرکانس | ورودی باند باریک |
حداکثر ورودی برق | ورودی پهنای باند |
حداکثر ورودی برق |
برای اطلاعات بیشتر مراجعه کنید |
UHF | 8 کیلو وات | A | 4 | 1 مگاهرتز | 2 کیلو وات * | 8 کیلو وات * | بیشتر | ||
UHF | 25 کیلو وات | A | 4 | 1 مگاهرتز | 20 کیلو وات * | 25 کیلو وات * |
بیشتر |
||
UHF | 25 کیلو وات | A1 | 6 | 1 مگاهرتز | 20 کیلو وات * | 25 کیلو وات * |
|||
توجه: * مجموع توان ورودی NB و WB باید کمتر از 8 کیلو وات باشد |
نمودار H. کمباین UHF DTV CIB با قدرت بالا برای فروش
قبلی است کمباین متعادل ATV UHF برای فروش | پرش
بعدی است UHF دیجیتال حالت جامد متعادل قیمت کمباین | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
حداقل فاصله فرکانس | ورودی باند باریک |
حداکثر ورودی برق | ورودی پهنای باند |
حداکثر ورودی برق |
برای اطلاعات بیشتر مراجعه کنید |
UHF | 1 کیلو وات | A | 6 | 0 مگاهرتز | 0.7 کیلو وات RMS * | 1 کیلو وات RMS * | بیشتر | ||
UHF | 1 کیلو وات | B | 6 | 0 مگاهرتز | 1.5 کیلو وات RMS * | 6 کیلو وات RMS * |
بیشتر |
||
UHF | 6 کیلو وات | A | 6 | 0 مگاهرتز | 3 کیلو وات RMS * | 6 کیلو وات RMS * |
بیشتر | ||
UHF | 16 کیلو وات | A | 6 | 0 مگاهرتز | 3 کیلو وات RMS * | 16 کیلووات RMS * |
بیشتر | ||
UHF |
16 کیلو وات |
B | 6 | 0 مگاهرتز |
6 کیلووات RMS * |
16 کیلووات RMS * |
بیشتر | ||
UHF |
25 کیلو وات |
A | 6 | 0 مگاهرتز | 6 کیلووات RMS * |
25 کیلو وات RMS * |
بیشتر | ||
توجه: * مجموع توان ورودی NB و WB باید کمتر از 8 کیلو وات باشد |
نمودار I. ترکیب کننده تعادل دیجیتال UHF حالت جامد
قبلی است قیمت کمباین بالانس DTV UHF | پرش
بعدی است کمباین نوع ستاره UHF DTV برای فروش | پرش
طبقه بندی | قدرت | کانال/حفره |
حداقل فاصله فرکانس | ورودی باند باریک |
حداکثر ورودی برق | ورودی پهنای باند |
حداکثر ورودی برق |
برای اطلاعات بیشتر مراجعه کنید |
UHF | 1 کیلو وات | 6 | 0 مگاهرتز | 0.7 کیلو وات RMS * | 1 کیلو وات RMS * |
بیشتر | ||
توجه: |
نمودار J. UHF با قدرت بالا DTV Starpoint Combiner برای فروش
قبلی است کمباین CIB دیجیتال UHF حالت جامد | پرش
بعدی است قیمت کمباین UHF ATV Starpoint | پرش
طبقه بندی | مدل |
کانال/حفره |
ابعاد | حداقل فاصله فرکانس | حداکثر ورودی برق | اتصالات | وزن | برای اطلاعات بیشتر مراجعه کنید |
UHF | A | 6 | 600 × 200 × 300 میلیمتر |
1 مگاهرتز | X در 2 350 | 7-16 DIN | 15 کیلوگرم پوند |
بیشتر |
UHF | B |
6 | 800 × 350 × 550 میلیمتر |
1 مگاهرتز | X در 2 750 | 1 5 / 8 " | 38 کیلوگرم پوند |
بیشتر |
UHF | C | 6 | 815 × 400 × 750 میلیمتر |
1 مگاهرتز | 2 1.6 XNUMX کیلو وات | 1 5 / 8 " | 57 کیلوگرم پوند |
بیشتر |
UHF | D | 6 | 1200 × 500 × 1000 میلیمتر |
1 مگاهرتز | 2 3 XNUMX کیلو وات | 1 5/8"، 3 1/8" | 95 کیلوگرم پوند |
بیشتر |
نمودار K. UHF با قدرت بالا ATV Starpoint Combiner قیمت
قبلی است UHF DTV Starpoint Combiner برای فروش | پرش
بعدی است فروش کمباین UHF Stretchline | پرش
طبقه بندی | قدرت | مدل |
کانال/حفره |
ابعاد | حداقل فاصله فرکانس | حداکثر ورودی برق | اتصالات | وزن | برای اطلاعات بیشتر مراجعه کنید |
UHF | 20 کیلو وات | A | 4 | به کانال ها بستگی دارد |
2 مگاهرتز | 2 10 XNUMX کیلو وات | 3 1 / 8 " | ~ 45 - 110 کیلوگرم |
بیشتر |
UHF | 15 کیلو وات | B | 4 | به کانال ها بستگی دارد |
2 مگاهرتز | 10 کیلو وات / 5 کیلو وات | 3 1 / 8 " | ~ 65 - 90 کیلوگرم |
بیشتر |
نمودار L. UHF با قدرت بالا استرچ لاین کمباین برای فروش
قبلی است قیمت کمباین UHF ATV Starpoint | پرش
بعدی است کمباین 3 کاناله دیجیتال باند L با قدرت بالا | پرش
طبقه بندی | قدرت | مدل |
افت |
ابعاد | حداقل فاصله فرکانس | حداکثر ورودی برق | اتصالات | وزن | برای اطلاعات بیشتر مراجعه کنید |
UHF | 8 | A | ≤0.2 دسی بل | 550 × 110 × H mm * |
5 مگاهرتز | 2 4 XNUMX کیلو وات | 1 5 / 8 " | به کانال ها بستگی دارد |
بیشتر |
UHF | 20 | B | ≤0.1 دسی بل | 720 × 580 × H mm * |
5 مگاهرتز | 2 10 XNUMX کیلو وات | 3 1 / 8 " | به کانال ها بستگی دارد |
بیشتر |
توجه: * H به کانال ها بستگی دارد |
نمودار M. کمباین 3 کاناله دیجیتال باند L با قدرت بالا
قبلی است UHF ATV Starpoint Combiner برای فروش | پرش
برگشت به نمودار A. قیمت کمباین فرستنده 4 کیلو وات | پرش
طبقه بندی | قدرت | کانال/حفره |
حداقل فاصله فرکانس | حداکثر ورودی برق |
جداسازی بین ورودی ها |
وزن | ابعاد | برای اطلاعات بیشتر مراجعه کنید |
CIB بهبود یافته | 4 کیلو وات | 6 | 1 مگاهرتز | 3 1.3 XNUMX کیلو وات |
60 پوند دسی بل |
90 کیلوگرم پوند |
995 × 710 × 528 میلیمتر |
بیشتر |
FMUSER یکی از تامین کنندگان پیشرو تجهیزات پخش برای بیش از 10 سال است. از سال 2008، FMUSER یک محیط کاری ایجاد کرده است که همکاری خلاقانه بین کارکنانی از توسعه دهندگان مهندسی بسیار ماهر و یک تیم تولیدی دقیق را تقویت می کند. ما تجارت کمباین کننده های فرستنده توان بالا را برای فروش در نزدیک به 200+ کشور و منطقه در سراسر جهان داریم، در اینجا مواردی وجود دارد که می توانید ترکیب کننده های فرستنده را از آنها خریداری کنید:
افغانستان، آلبانی، الجزایر، آندورا، آنگولا، آنتیگوا و باربودا، آرژانتین، ارمنستان، استرالیا، اتریش، آذربایجان، باهاما، بحرین، بنگلادش، باربادوس، بلاروس، بلژیک، بلیز، بنین، بوتان، بولیوی، بوسنی و هرزگوین، بوتسوانا برزیل، برونئی، بلغارستان، بورکینافاسو، بوروندی، کابو ورد، کامبوج، کامرون، کانادا، جمهوری آفریقای مرکزی، چاد، شیلی، چین، کلمبیا، کومور، کنگو، جمهوری دموکراتیک، کنگو، جمهوری، کاستاریکا ، ساحل عاج، کرواسی، کوبا، قبرس، جمهوری چک، دانمارک، جیبوتی، دومینیکا، جمهوری دومینیکن، تیمور شرقی (تیمور - شرق)، اکوادور، مصر، السالوادور، گینه استوایی، اریتره، استونی، اسواتینی، اتیوپی، فیجی، فنلاند، فرانسه، گابن، گامبیا، گرجستان، آلمان، غنا، یونان، گرانادا، گواتمالا، گینه، گینه - بیسائو، گویان، هائیتی، هندوراس، مجارستان، ایسلند، هند، اندونزی، ایران، عراق، ایرلند، اسرائیل ، ایتالیا، جامائیکا، ژاپن، اردن، قزاقستان، کنیا، کیریباتی، کره، شمالی، کره جنوبی، کوزوو، کوو ait، قرقیزستان، لائوس، لتونی، لبنان، لسوتو، لیبریا، لیبی، لیختن اشتاین، لیتوانی، لوکزامبورگ، ماداگاسکار، مالاوی، مالزی، مالدیو، مالی، مالتا، جزایر مارشال، موریتانی، موریس، مکزیک، ایالات میکرونزی، M Federova موناکو، مغولستان، مونته نگرو، مراکش، موزامبیک، میانمار (برمه)، نامیبیا، نائورو، نپال، هلند، نیوزلند، نیکاراگوئه، نیجر، نیجریه، مقدونیه شمالی، نروژ، عمان، پاکستان، پالائو، پاناما، پاپوآ گینه نو، پاراگوئه، پرو، فیلیپین، لهستان، پرتغال، قطر، رومانی، روسیه، رواندا، سنت کیتس و نویس، سنت لوسیا، سنت وینسنت و گرنادین، ساموآ، سن مارینو، سائوتومه و پرنسیپ، عربستان سعودی، سنگال، صربستان، سیشل ، سیرالئون، سنگاپور، اسلواکی، اسلوونی، جزایر سلیمان، سومالی، آفریقای جنوبی، اسپانیا، سریلانکا، سودان، سودان، جنوبی، سورینام، سوئد، سوئیس، سوریه، تایوان، تاجیکستان، تانزانیا، تایلند، توگو، تونگا، ترینیداد و توباگو، تونس، ترکیه، ترکمنستان، تووالو، اوگاندا، اوکراین، یونایتد آر ab امارات، بریتانیا، ایالات متحده، اروگوئه، ازبکستان، وانواتو، شهر واتیکان، ونزوئلا، ویتنام، یمن، زامبیا، زیمباوه
از طریق این روحیه و تعهد به همکاری واقعی، FMUSER توانسته است برخی از نوآورانه ترین قطعات الکترونیکی را با استفاده از اصول آزمایش شده دیروز و ترکیب علم پیشرفته امروز ایجاد کند.
یکی از افتخارآمیزترین دستاوردهای ما، و همچنین انتخاب محبوب بسیاری از مشتریان ما، ترکیب کننده های فرستنده با قدرت بالا برای ایستگاه های فرستنده پخش است.
"شما ممکن است چیزهای خوبی از FMUSER پیدا کنید. آنها همه محدوده های قدرت را برای ترکیب فرستنده، بهترین کمباین اف ام برای فروش، قدرت از 4 کیلو وات تا 15 کیلووات، 40 کیلووات تا 120 کیلووات را پوشش می دهند."
- - - - - جیمز، عضو وفادار FMUSER
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 11
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 2
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 3
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 9
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 7
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 10
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 10
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 11
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 3
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 13
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 13
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 7
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 3
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 3
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 9
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 9
-
قیمت (تومان): به عنوان
فروخته شده: 6
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 3
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 7
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 7
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 7
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 2
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 2
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 9
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 7
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 9
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 4
-
قیمت (دلار): قیمت را بخواهید
فروخته شده: 6
- فهرست کامل اصطلاحات ترکیب کننده های فرستنده توان بالا
- در اینجا برخی از اصطلاحات اضافی مربوط به ترکیب کننده های فرستنده توان بالا و توضیحات آنها آورده شده است:
1. تعداد حفره ها: تعداد حفرهها در یک کامباینر به تعداد حفرههای مدار تشدید داخل کمباین اشاره دارد. هر حفره طوری طراحی شده است که به عنوان یک مدار تشدید کننده عمل کند که انرژی را از ورودی به پورت خروجی ترکیب کننده جفت می کند. قابلیت جابجایی نیرو و سطح ایزولاسیون کمباین با تعداد حفره ها افزایش می یابد.
2. فرکانس: فرکانس یک ترکیب کننده نشان دهنده باند فرکانس کاری ترکیب کننده است. باندهای فرکانسی مختلفی برای انواع مختلف عملیات پخش وجود دارد، مانند UHF (فرکانس فوق العاده بالا)، VHF (فرکانس بسیار بالا)، FM (مدولاسیون فرکانس)، تلویزیون و باند L. باند فرکانس محدوده فرکانس هایی را که ترکیب کننده می تواند مدیریت کند را تعیین می کند.
3. برق ورودی: توان ورودی حداکثر توانی را که ترکیب کننده می تواند بدون هیچ آسیبی تحمل کند را تعیین می کند. توان ورودی معمولاً بر حسب کیلووات (کیلووات) بیان می شود و حداکثر توانی را که کمباین می تواند تحمل کند را نشان می دهد.
4. پیکربندی: انواع مختلفی از پیکربندیها برای ترکیبکنندههای فرستنده توان بالا، از جمله نقطه ستاره، CIB (باند ورودی نزدیک) و Stretchline وجود دارد. این پیکربندی نحوه ترکیب سیگنال های ورودی با هم و نحوه توزیع آنها در پورت های خروجی ترکیب کننده را مشخص می کند.
5. فرکانس یا فاصله کانال: فرکانس یا فاصله کانال به عنوان حداقل اختلاف فرکانس بین دو کانال مجاور تعریف می شود. این پارامتر در طراحی ترکیب کننده برای کاهش اعوجاج درون مدولاسیون (IMD) حیاتی است.
6. از دست دادن درج: از دست دادن درج مقدار از دست دادن سیگنال است که هنگام عبور سیگنال از ترکیب کننده رخ می دهد. در دسی بل (dB) به عنوان یک مقدار منفی بیان می شود. تلفات درج کمتر نشاندهنده قابلیت عبور سیگنال بهتر است و برای جلوگیری از تخریب سیگنال مهم است که به حداقل برسد.
7. VSWR: نسبت موج ایستاده ولتاژ (VSWR) معیاری است که نشان میدهد ترکیبکننده چقدر انرژی را از سیگنال ورودی به سیگنال خروجی انتقال میدهد. مقدار VSWR کمتر نشان دهنده راندمان انتقال انرژی بهتر است.
8. جداسازی: جداسازی میزان جدایی بین دو سیگنال است. این عدد بر حسب دسی بل (dB) بیان می شود و میزان جداسازی سیگنال های ورودی و خروجی را برای جلوگیری از تداخل نشان می دهد.
9. انواع رابط: انواع کانکتور به نوع و اندازه کانکتور مورد استفاده برای اتصالات ورودی و خروجی ترکیب کننده اشاره دارد. انواع کانکتورهای رایج برای ترکیب کننده های فرستنده توان بالا شامل 7/16 DIN، 1-5/8، 3-1/8 اینچ و 4-1/2 اینچ است.
10. جفت کردن: پارامتر کوپلینگ یک ترکیب کننده به مقدار انرژی منتقل شده از سیگنال ورودی به سیگنال خروجی اشاره دارد. کوپلینگ بر حسب دسی بل (dB) اندازه گیری می شود و کوپلینگ ترکیب کننده بسته به طراحی می تواند ثابت یا متغیر باشد.
11. پهنای باند در مقابل باند باریک: یک ترکیب کننده باند پهن می تواند طیف وسیع تری از فرکانس ها را مدیریت کند، در حالی که یک ترکیب کننده باند باریک برای کار در یک باند فرکانسی خاص طراحی شده است.
12. باند عبور: باند عبور یک ترکیب کننده به محدوده فرکانسی اشاره دارد که در آن ترکیب کننده به سیگنال های ورودی اجازه عبور و ترکیب را می دهد.
13. باند توقف: باند توقف یک ترکیب کننده به محدوده فرکانسی اشاره دارد که در آن ترکیب کننده سیگنال های دریافتی را تضعیف یا مسدود می کند.
14. تاخیر گروهی: تأخیر گروهی معیاری از تأخیر زمانی است که سیگنال های ورودی هنگام عبور از ترکیب کننده تجربه می کنند. یک ترکیب کننده ایده آل هیچ تاخیر گروهی را معرفی نمی کند، اما در عمل، مقداری تاخیر گروهی معمولا وجود دارد.
15. هارمونیک: هارمونیک ها سیگنال هایی هستند که در فرکانس هایی تولید می شوند که مضربی صحیح از فرکانس ورودی هستند. یک ترکیب کننده خوب هرگونه سیگنال هارمونیکی را که ممکن است توسط سیگنال های ورودی تولید شود را سرکوب می کند.
17. PIM (مدولاسیون غیرفعال): PIM اعوجاج سیگنال هایی است که می تواند زمانی رخ دهد که دو یا چند سیگنال از یک جزء غیرفعال مانند یک ترکیب کننده عبور کنند. یک ترکیب کننده به درستی طراحی و نگهداری می شود، خطر وقوع PIM را به حداقل می رساند.
18. سیگنال های جعلی: سیگنالهای جعلی سیگنالهایی هستند که قرار نیست ارسال شوند و میتوانند با کانالهای ارتباطی دیگر تداخل ایجاد کنند. ترکیب سیگنال های ناخواسته می تواند منجر به سیگنال های جعلی و تخریب سیگنال ارسالی شود.
اینها پارامترهای مهمی هستند که باید هنگام انتخاب و طراحی ترکیب کننده های فرستنده توان بالا برای عملکرد بهینه پخش در نظر گرفته شوند. درک این پارامترها برای انتخاب، طراحی و نگهداری مناسب یک ترکیب کننده برای عملکرد بهینه پخش ضروری است.
- عدد حفره ها برای یک ترکیب کننده فرستنده توان بالا به چه معناست؟
- تعداد حفره ها در یک ترکیب کننده فرستنده توان بالا به تعداد حفره های مدار تشدید داخل کمباین اشاره دارد. حفره ها معمولاً لوله های فلزی استوانه ای یا مستطیلی هستند که هر کدام دارای فرکانس تشدید خاصی در باند فرکانسی ترکیب کننده هستند.
هر حفره طوری طراحی شده است که به عنوان یک مدار رزونانسی عمل کند که انرژی را از ورودی به پورت های خروجی ترکیب کننده جفت می کند. با تنظیم طول و قطر حفره ها، می توان فرکانس تشدید هر حفره را دقیقاً با فرکانس خاص سیگنال ورودی تنظیم کرد.
در یک کمباین کننده فرستنده توان بالا، تعداد حفره ها مهم است زیرا توانایی های مدیریت توان ترکیب کننده و سطح ایزوله بین سیگنال های ورودی و خروجی را تعیین می کند. هر چه یک ترکیب کننده حفره های بیشتری داشته باشد، توانایی مدیریت توان بالاتر و ایزوله بهتر بین سیگنال ها خواهد بود. با این حال، هر چه حفرههای یک ترکیبکننده بیشتر باشد، پیچیدهتر میشود و تنظیم و نگهداری آن دشوارتر میشود.
به طور خلاصه، تعداد حفرهها در یک ترکیبکننده فرستنده توان بالا مهم است، زیرا توانایی مدیریت توان و سطح جداسازی ترکیبکننده و همچنین پیچیدگی و نیازهای تنظیم آن را تعیین میکند.
- چه نوع تجهیزات پخش برای ساخت یک سیستم آنتن کامل مورد نیاز است؟
- تجهیزات مورد نیاز برای ایجاد یک سیستم آنتن کامل برای ایستگاه پخش رادیویی بسته به نوع ایستگاه متفاوت است. با این حال، لیست زیر یک لیست کلی از تجهیزاتی است که ممکن است برای ایستگاه های پخش تلویزیونی UHF، VHF، FM و تلویزیون مورد نیاز باشد:
ایستگاه پخش UHF:
- فرستنده UHF با قدرت بالا
- ترکیب کننده UHF (برای ترکیب چندین فرستنده در یک خروجی)
- آنتن UHF
- فیلتر UHF
- کابل کواکسیال UHF
- بار ساختگی UHF (برای آزمایش)
ایستگاه پخش VHF:
- فرستنده VHF با قدرت بالا
- ترکیب کننده VHF (برای ترکیب چندین فرستنده در یک خروجی واحد)
- آنتن VHF
- فیلتر VHF
- کابل کواکسیال VHF
- بار ساختگی VHF (برای آزمایش)
ایستگاه رادیویی FM:
- فرستنده FM با قدرت بالا
- ترکیب کننده FM (برای ترکیب چند فرستنده در یک خروجی)
- آنتن FM
- فیلتر FM
- کابل کواکسیال FM
- بار ساختگی FM (برای آزمایش)
ایستگاه پخش تلویزیونی:
- فرستنده تلویزیون با قدرت بالا
- ترکیب کننده تلویزیون (برای ترکیب چند فرستنده در یک خروجی)
- آنتن تلویزیون (VHF و UHF)
- فیلتر تلویزیون
- کابل کواکسیال تلویزیون
- بار ساختگی تلویزیون (برای آزمایش)
علاوه بر این، برای همه ایستگاه های پخش فوق، ممکن است تجهیزات زیر نیز مورد نیاز باشد:
- برج یا دکل (برای پشتیبانی از آنتن)
- سیم های گای (برای تثبیت برج یا دکل)
- سیستم زمین (برای محافظت از تجهیزات در برابر صاعقه)
- خط انتقال (برای اتصال فرستنده به آنتن)
- متر RF (برای اندازه گیری قدرت سیگنال)
- آنالایزر طیف (برای نظارت و بهینه سازی سیگنال)
- کاربردهای ترکیب کننده فرستنده توان بالا چیست؟
- یک ترکیب کننده فرستنده توان بالا کاربردهای مختلفی در سیستم های RF (فرکانس رادیویی) دارد که در آن چندین فرستنده RF نیاز به اتصال به یک آنتن دارند. در اینجا برخی از کاربردهای رایج ترکیب کننده فرستنده توان بالا آورده شده است:
1. پخش رادیو و تلویزیون: در پخش رادیویی و تلویزیونی، یک ترکیب کننده برای ترکیب چندین سیگنال RF از فرستنده های مختلف در یک خروجی واحد برای تغذیه یک آنتن مشترک استفاده می شود. این امر نیاز به چندین آنتن و خطوط انتقال را کاهش می دهد که باعث افزایش هزینه نصب و کاهش راندمان انتقال می شود.
2. ارتباطات سیار: در شبکه های ارتباطی سیار، یک ترکیب کننده برای ترکیب چندین سیگنال RF از ایستگاه های پایه به یک سیگنال خروجی واحد که از طریق یک آنتن مشترک منتقل می شود، استفاده می شود. این امر اپراتورهای شبکه را قادر می سازد تا پوشش شبکه را بهینه کرده و ظرفیت را افزایش دهند.
3. سیستم های راداری: در سیستم های راداری، یک ترکیب کننده برای ترکیب چندین سیگنال RF از ماژول های مختلف رادار در یک خروجی واحد برای بهبود وضوح و کیفیت تصویر رادار استفاده می شود.
4. ارتباطات نظامی: یک ترکیب کننده در سیستم های ارتباطات نظامی برای ترکیب سیگنال ها از فرستنده های مختلف بر روی یک آنتن استفاده می شود و کار در میدان را کارآمدتر و مقرون به صرفه تر می کند.
5. ارتباطات ماهواره ای: در ارتباطات ماهواره ای، از یک ترکیب کننده برای ترکیب سیگنال های چند فرستنده استفاده می شود که سپس از طریق یک آنتن به ایستگاه های زمینی منتقل می شود. این امر باعث کاهش اندازه و وزن ماهواره و بهبود کارایی سیستم ارتباطی می شود.
به طور خلاصه، ترکیب کنندههای فرستنده توان بالا روشی کارآمد و مقرون به صرفه برای ترکیب چندین سیگنال RF در یک خروجی واحد در سیستمهای ارتباطی مختلف مانند پخش رادیو و تلویزیون، ارتباطات سیار، سیستمهای رادار، ارتباطات نظامی و ارتباطات ماهوارهای ارائه میدهند.
- مترادف ترکیب کننده فرستنده توان بالا چیست؟
- در زمینه مهندسی فرکانس رادیویی (RF) مترادف های متعددی برای اصطلاح "ترکیب کننده فرستنده توان بالا" وجود دارد. آنها عبارتند از:
1. کمباین قدرت
2. ترکیب کننده فرستنده
3. ترکیب تقویت کننده
4. کمباین سطح بالا
5. کمباین RF
6. ترکیب کننده فرکانس رادیویی
7. ترکیب کننده سیگنال
8. مالتی پلکسر کمباین
9. اسپلیتر-کمباین
همه این اصطلاحات به جای یکدیگر برای توصیف دستگاهی استفاده می شوند که چندین سیگنال RF را در یک سیگنال خروجی با توان بالا ترکیب می کند.
- انواع مختلف ترکیب کننده های فرستنده توان بالا چیست؟
- در اینجا توضیحات مفصلی درباره برخی از رایج ترین پیکربندی ها یا انواع ترکیب کننده های مورد استفاده در ایستگاه های پخش ارائه شده است:

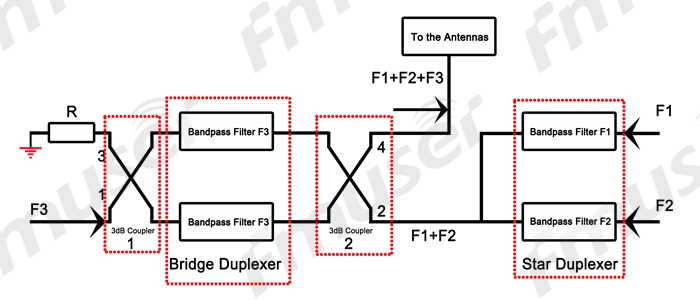

1. Starpoint Combiner (Starpoint یا Star-Type Configuration): یک پیکربندی نقطه ستاره که به آن پیکربندی نوع ستاره نیز گفته میشود، یک پیکربندی ترکیبی است که در آن همه ورودیها در یک نقطه مرکزی ترکیب میشوند. این پیکربندی معمولاً برای پخش برنامه های کاربردی با سیگنال های ورودی متعدد، مانند ایستگاه تلویزیونی یا مرکز داده استفاده می شود. مزیت پیکربندی نقطه ستاره این است که تعداد زیادی سیگنال ورودی را در خود جای می دهد و در عین حال ایزوله خوبی بین آنها حفظ می کند. در یک ترکیب کننده نقطه ستاره، چندین ورودی فرستنده به یک نقطه در مرکز ترکیب کننده متصل می شوند، که سپس یک خروجی مشترک را تغذیه می کند. ترکیب کننده از خطوط کواکسیال، جفت کننده های هیبریدی و مقاومت ها برای ترکیب سیگنال ها استفاده می کند. ترکیب کننده های Starpoint معمولاً در ایستگاه های رادیویی FM استفاده می شوند.
2. پیکربندی نوع شاخه ای: یک پیکربندی از نوع شاخهای، یک پیکربندی ترکیبی است که در آن ورودیها به چندین مدار موازی تقسیم یا منشعب میشوند. این پیکربندی معمولاً برای ترکیب کننده های فرستنده توان بالا که دارای تعداد زیادی سیگنال ورودی و درجه بندی توان بالا هستند استفاده می شود. مزیت پیکربندی نوع شاخه ای این است که امکان گسترش آسان تر و جایگزینی سیگنال ها یا ماژول های ورودی را فراهم می کند.
3. ترکیب کننده نوع متعادل (AKA CIB: باند ورودی نزدیک) یا پیکربندی متعادل: CIB یا پیکربندی متعادل، یک پیکربندی ترکیبی است که در آن سیگنال های ورودی به صورت متعادل جفت شده و ترکیب می شوند. این پیکربندی مدیریت توان را بهبود می بخشد و با متعادل کردن امپدانس هر ورودی از قدرت بازتابی جلوگیری می کند. یک ترکیب کننده CIB از یک دوقطبی تغذیه شده در مرکز یا یک دوقطبی تا شده به عنوان عنصر مشترک استفاده می کند. دوقطبی به چندین پورت ورودی از هر فرستنده متصل است و سیگنال ها را از طریق شبکه های تطبیق امپدانس و متعادل کننده ترکیب می کند. ترکیب کننده های CIB در ایستگاه های پخش UHF و VHF استفاده می شود.
4. پیکربندی Stretchline: پیکربندی Stretchline یک پیکربندی ترکیبی است که از خطوط ورودی متعادل و فیلترهای microstrip یا stripline استفاده می کند. این پیکربندی معمولاً در ترکیب کننده های فرستنده توان بالا برای کاربردهای UHF و VHF استفاده می شود. پیکربندی Stretchline قابلیت مدیریت توان خوبی را ارائه میکند و برای کاربردهای کوپلینگ باند باریک و بالا مناسب است. یک ترکیب کننده کششی از عناصر خط انتقال مانند ترانسفورماتورهای موج چهارم و ترانسفورماتورهای امپدانس برای ترکیب چندین ورودی RF استفاده می کند. سیگنال ها در یک پیکربندی سریال در امتداد یک خط انتقال واحد ترکیب می شوند. ترکیب کننده های Stretchline در ایستگاه های پخش VHF و UHF استفاده می شود.
5. ترکیب ترکیبی: یک ترکیب کننده هیبریدی از جفت کننده های هیبریدی برای ترکیب دو یا چند سیگنال استفاده می کند. یک کوپلر هیبریدی یک سیگنال ورودی را به دو سیگنال خروجی با اختلاف فاز از پیش تعیین شده تقسیم می کند. سیگنال های ورودی با تغذیه آنها به کوپلر هیبریدی در زاویه فاز صحیح در فاز ترکیب می شوند. ترکیب کننده های هیبریدی در هر دو ایستگاه پخش FM و تلویزیون استفاده می شود.
6. ترکیب فیلتر باند گذر: ترکیب کننده فیلتر باند گذر نوعی ترکیب کننده است که از فیلترهای باند گذر استفاده می کند تا فقط محدوده فرکانسی مورد نظر را عبور دهد. سیگنالهای جداگانه از هر فرستنده قبل از ترکیب شدن از فیلترها عبور میکنند. این ترکیب کننده در ایستگاه های پخش VHF و UHF استفاده می شود.
به طور خلاصه، ترکیب کننده های فرستنده توان بالا برای ترکیب چندین سیگنال RF در یک خروجی واحد استفاده می شود. نوع ترکیب کننده مورد استفاده به نیازهای خاص ایستگاه پخش بستگی دارد. متداول ترین انواع فیلترهای ترکیبی ستاره نقطه، استرچ لاین، نوع متعادل (CIB)، هیبریدی و فیلتر گذر است. همه ترکیبکنندهها معمولاً از اجزای غیرفعال مانند مقاومتها، جفتکنندههای هیبریدی و فیلترهای باند برای ترکیب سیگنالهای فردی استفاده میکنند. پیکربندی یک ترکیب کننده عامل مهمی در طراحی و کاربرد آن است. پیکربندیهای مختلف میتوانند مزایایی مانند کنترل توان، انزوا و گسترش بهتر را ارائه دهند، در حالی که پیکربندیهای دیگر برای کاربردهای باند باریک یا کوپلینگ بالا مناسبتر هستند. انتخاب پیکربندی مناسب به نیازهای خاص برنامه پخش بستگی دارد.
- چرا یک ترکیب کننده فرستنده توان بالا برای پخش مورد نیاز است؟
- یک ترکیب کننده فرستنده پرقدرت برای پخش مورد نیاز است زیرا به فرستنده های متعدد اجازه می دهد تا سیگنال ها را از طریق یک آنتن ارسال کنند. این امر ضروری است زیرا ممکن است یک فرستنده تنها قدرت کافی برای رسیدن به همه گیرنده های مورد نظر را نداشته باشد. با ترکیب قدرت فرستنده های متعدد، پخش کننده ها می توانند به پوشش بیشتری دست یابند و به مخاطبان بیشتری دست یابند.
یک ترکیب کننده فرستنده با قدرت بالا با کیفیت بالا برای یک ایستگاه پخش حرفه ای مهم است زیرا تضمین می کند که سیگنال های ترکیبی تمیز و بدون تداخل هستند. هر گونه اعوجاج یا تداخل در سیگنال ترکیبی می تواند منجر به صدا یا تصویر با کیفیت پایین شود که می تواند برای شهرت پخش کننده مضر باشد. علاوه بر این، یک ترکیب کننده با کیفیت بالا می تواند کارایی سیستم را بهبود بخشد و به پخش کننده ها اجازه می دهد در سطوح توان بالاتر بدون از دست دادن یکپارچگی سیگنال ارسال کنند. این امر به ویژه در مناطق شهری شلوغ که بسیاری از پخشکنندههای مختلف برای فرکانسهای مشابه با هم رقابت میکنند، اهمیت دارد. یک ترکیب کننده قوی و قابل اعتماد می تواند اطمینان حاصل کند که سیگنال هر پخش کننده با صدای بلند و واضح شنیده می شود.
- مهمترین مشخصات یک ترانسمیتر کمباین با توان بالا چیست؟
- مهمترین مشخصات یک ترکیب کننده فرستنده پرقدرت عبارتند از:
1. ظرفیت انتقال نیرو: این حداکثر توانی است که ترکیب کننده می تواند بدون آسیب رساندن به تجهیزات یا ایجاد تداخل با سیگنال های دیگر، از عهده آن برآید. معمولاً بر حسب کیلووات (کیلووات) اندازه گیری می شود.
2. محدوده فرکانس: ترکیب کننده باید بتواند در محدوده فرکانسی مورد استفاده فرستنده و آنتن کار کند.
3. از دست دادن درج: این مقدار قدرت سیگنالی است که هنگام عبور از ترکیب کننده از دست می رود. هدف یک ترکیب کننده فرستنده با توان بالا، به حداقل رساندن تلفات درج به منظور به حداکثر رساندن توان خروجی و کیفیت سیگنال است.
4. VSWR: نسبت موج ایستاده ولتاژ (VSWR) معیاری برای سنجش کارایی ترکیب کننده در انتقال توان به آنتن است. یک ترکیب کننده با کیفیت بالا باید VSWR پایینی داشته باشد، در حالت ایده آل 1:1، به این معنی که تمام توان به آنتن منتقل می شود بدون اینکه به کمباین بازتاب داده شود.
5. جداسازی: جداسازی درجه ای است که هر سیگنال ورودی از سیگنال های دیگر جدا می شود. یک ترکیب کننده با کیفیت بالا تعامل بین سیگنال های ورودی مختلف را برای جلوگیری از اعوجاج و تداخل به حداقل می رساند.
6. محدوده دما: یک ترکیب کننده فرستنده با توان بالا باید بتواند در محدوده دمایی وسیعی کار کند، زیرا سطوح توان بالا می تواند گرمای زیادی تولید کند. این امر به ویژه در مکان هایی با شرایط آب و هوایی شدید بسیار مهم است.
7. مشخصات مکانیکی: کمباین باید از نظر مکانیکی ناهموار باشد و بتواند در شرایط سخت محیطی از جمله باد، رطوبت و لرزش مقاومت کند. همچنین ممکن است نیاز باشد که بتواند در برابر اصابت صاعقه و دیگر نوسانات الکتریکی مقاومت کند.
- ساختار یک ترکیب کننده فرستنده توان بالا چیست؟
- چندین ساختار مختلف برای ترکیب کننده های فرستنده توان بالا بسته به کاربرد خاص وجود دارد. در اینجا چند نمونه آورده شده است:
1. ترکیب کننده ها / تقسیم کننده های ترکیبی: اینها ساده ترین نوع ترکیب کننده ها هستند و برای ترکیب سیگنال های یکسان از فرستنده های متعدد استفاده می شوند. آنها معمولاً شامل مجموعه ای از خطوط انتقال جفت شده و/یا ترانسفورماتورها هستند که سیگنال ها را ترکیب کرده و آنها را به یک خروجی هدایت می کنند.
2. ترکیب کننده/تقسیم کننده های ویلکینسون: اینها برای ترکیب سیگنالهای یکسان از چندین منبع و در عین حال حفظ ایزوله خوب بین ورودی ها استفاده می شوند. آنها معمولاً از دو طول خط انتقال متصل به یک اتصال مشترک، با مقاومت هایی که به صورت موازی برای ایجاد انزوا قرار می گیرند، تشکیل می شوند.
3. ترکیب کننده های پهن باند: اینها برای ترکیب سیگنالها در طیف وسیعی از فرکانسها استفاده می شوند. آنها معمولاً از مدارهای تنظیم شده، مانند خرده های موج چهارم یا حفره های تشدید، برای ترکیب سیگنال ها در خروجی استفاده می کنند.
4. ترکیب کننده های Diplexer/Triplexer: این ها برای ترکیب سیگنال ها در فرکانس های مختلف، به عنوان مثال برای جداسازی سیگنال های VHF و UHF استفاده می شوند. آنها از فیلترها برای جداسازی و ترکیب باندهای فرکانسی مختلف استفاده می کنند.
5. ترکیب کننده های ستاره: اینها برای ترکیب تعداد زیادی سیگنال از فرستنده های متعدد استفاده می شوند. آنها معمولاً از پیکربندی هاب و اسپیک استفاده می کنند که خروجی های فرستنده به هاب مرکزی و خطوط انتقال جداگانه منتهی به آنتن متصل است.
ساختار خاص مورد استفاده برای یک برنامه معین به عوامل مختلفی از جمله تعداد ورودی ها، محدوده فرکانس سیگنال ها و سطح ایزوله مطلوب بین ورودی ها بستگی دارد.
- تفاوت بین ترکیب کننده های RF تجاری و مصرف کننده چیست؟
- تفاوتهای متعددی بین ترکیبکنندههای فرستنده تجاری پرقدرت و ترکیبکنندههای RF کم توان سطح مصرفکننده وجود دارد.
1. قیمت ها: ترکیبکنندههای فرستنده تجاری با توان بالا بهطور قابلتوجهی گرانتر از ترکیبکنندههای RF کممصرف سطح مصرفکننده هستند، زیرا مواد سنگینی که در ساخت آنها استفاده میشود و توانایی آنها در مدیریت سطوح توان بسیار بالاتر است.
2 برنامه های کاربردی: ترکیبکنندههای فرستنده تجاری با قدرت بالا برای استفاده در برنامههای پخش حرفهای و ارتباطات طراحی شدهاند، جایی که باید بتوانند سطوح توان بسیار بالا را مدیریت کنند و کیفیت سیگنال بالا را حفظ کنند. ترکیبکنندههای رادیویی کم توان سطح مصرفکننده برای کاربردهای کمتوان، مانند استفاده در خانه یا پخش در مقیاس کوچک، طراحی شدهاند.
3. عملکرد: ترکیبکنندههای فرستنده تجاری با توان بالا برای حفظ کیفیت سیگنال بالا در حالی که چندین سیگنال از فرستندههای متعدد را ترکیب میکنند، طراحی شدهاند، در حالی که ترکیبکنندههای RF کم توان سطح مصرفکننده برای ترکیب ساده سیگنالهای چندین منبع در یک خروجی طراحی شدهاند. ترکیب کننده های فرستنده تجاری با توان بالا معمولاً برای جلوگیری از تداخل و تخریب سیگنال، ایزولاسیون بسیار بهتری بین کانال ها دارند.
4. ساختارها: ترکیبکنندههای فرستنده تجاری با توان بالا معمولاً ساختار پیچیدهتری دارند و دارای اجزای پیشرفتهتری مانند جفتکنندههای جهتی، فیلترها و مدارهای تنظیمشده هستند. ترکیبکنندههای RF کم توان سطح مصرفکننده اغلب سادهتر هستند، با چند جزء ساده مانند کابلهای کواکسیال، تقسیمکنندههای غیرفعال و پایانهکنندهها.
5. فرکانس: ترکیبکنندههای فرستنده تجاری با توان بالا معمولاً میتوانند طیف وسیعتری از فرکانسها را مدیریت کنند، در حالی که ترکیبکنندههای RF کم توان سطح مصرفکننده معمولاً به محدوده باریکتری محدود میشوند.
6 نصب و راه اندازی: ترانسمیترهای تجاری با قدرت بالا نیاز به نصب و راه اندازی حرفه ای دارند و اغلب به تجهیزات تخصصی برای کالیبره کردن و تنظیم ترکیب کننده نیاز دارند. ترکیب کننده های RF کم توان سطح مصرف کننده معمولاً توسط کاربر با ابزارهای ساده قابل نصب هستند.
7. تعمیر و نگهداری: ترانسمیترهای تجاری با قدرت بالا به دلیل پیچیدگی قطعات و سطوح توان بالا درگیر، نیاز به تعمیر و نگهداری تخصصی توسط تکنسین های آموزش دیده دارند. در صورت لزوم، کمباین های RF کم توان سطح مصرف کننده معمولاً می توانند به راحتی توسط کاربر تعمیر یا تعویض شوند.
به طور خلاصه، ترکیبکنندههای فرستنده تجاری با قدرت بالا برای برنامههای پخش حرفهای و ارتباطات طراحی شدهاند که به قابلیت انتقال توان بالا، ساختارهای پیچیده، کیفیت سیگنال بالا و نصب و نگهداری تخصصی نیاز دارند. در عین حال، ترکیبکنندههای RF کم توان سطح مصرفکننده، به سمت برنامههای کاربردی سادهتر و کممصرفتر طراحی شدهاند و به گونهای طراحی شدهاند که استفاده و نصب آسانتر باشد.
- آیا ترکیب کننده فرستنده با ترکیب کننده RF برابری می کند و چرا؟
- خیر، ترکیب کننده فرستنده توان بالا با ترکیب کننده RF برابری نمی کند. در حالی که هر دو نوع ترکیب کننده برای ترکیب سیگنال ها از چندین منبع استفاده می شوند، ترکیب کننده های فرستنده توان بالا به طور خاص برای ترکیب سیگنال های پرقدرت از برنامه های پخش حرفه ای و ارتباطات طراحی شده اند.
از طرف دیگر، ترکیب کننده های RF معمولاً برای ترکیب سیگنال های توان کمتر در طیف وسیعی از کاربردهای مصرف کننده استفاده می شوند. به عنوان مثال، یک ترکیب کننده معمولی RF ممکن است برای ترکیب سیگنال های دو آنتن تلویزیون در یک خروجی واحد، یا برای تقسیم سیگنال از یک مودم کابلی استفاده شود تا بتواند چندین دستگاه را تغذیه کند.
تفاوت اصلی در طراحی این دو نوع ترکیب کننده در قابلیت کنترل قدرت آنها نهفته است. ترکیبکنندههای فرستنده توان بالا برای مدیریت سطوح توان بسیار بالا، اغلب صدها یا حتی هزاران وات، طراحی شدهاند، در حالی که ترکیبکنندههای RF معمولاً برای مدیریت سطوح توان بسیار پایینتر، معمولاً کمتر از 100 وات، طراحی میشوند. این تفاوت در قابلیت جابجایی نیرو مستلزم مواد، اجزا و ملاحظات طراحی متفاوتی است که ترکیب کننده های فرستنده توان بالا را بسیار پیچیده تر و گران تر از ترکیب کننده های RF می کند.
در حالی که اصطلاحات ممکن است تا حدودی گیج کننده باشد، درک این نکته مهم است که ترکیب کننده های فرستنده با توان بالا و ترکیب کننده های RF برای کاربردهای بسیار متفاوت طراحی شده اند و از نظر مدیریت توان، کیفیت سیگنال و نصب، الزامات بسیار متفاوتی دارند.
- چگونه بهترین ترکیب کننده های فرستنده را انتخاب کنیم؟ چند پیشنهاد برای خریداران!
- انتخاب بهترین ترکیب کننده فرستنده توان بالا برای ایستگاه پخش رادیویی مستلزم در نظر گرفتن دقیق چندین فاکتور از جمله نوع ایستگاه (به عنوان مثال UHF، VHF، FM یا تلویزیون)، محدوده فرکانس، سطوح توان درگیر، و الزامات خاص است. ایستگاه.
1. نوع کمباین: انواع مختلفی از ترکیب کننده های فرستنده با توان بالا مانند ستاره پوینت، استرچ لاین و نوع متعادل (CIB) وجود دارد. انتخاب ترکیب کننده به کاربرد خاص مانند تعداد ورودی ها و سطح ایزوله مورد نیاز بین آنها بستگی دارد.
2. قدرت هندلینگ: ظرفیت انتقال قدرت کمباین عاملی حیاتی است و باید به دقت مورد توجه قرار گیرد. این باید با توان خروجی فرستنده(ها) و الزامات خاص ایستگاه پخش مطابقت داشته باشد. به طور کلی، ظرفیت جابجایی توان بالاتر بهتر است، اما به نیازهای قدرت خاص ایستگاه بستگی دارد.
3. محدوده فرکانس: محدوده فرکانس ترکیب کننده باید با محدوده فرکانسی مورد استفاده ایستگاه مطابقت داشته باشد. به عنوان مثال، یک ایستگاه پخش UHF به ترکیبی نیاز دارد که در محدوده فرکانس UHF کار می کند، در حالی که یک ایستگاه رادیویی FM به ترکیبی نیاز دارد که در باند فرکانس رادیویی FM کار می کند.
4. آنالوگ در مقابل دیجیتال: انتخاب استفاده از ترکیب کننده آنالوگ یا دیجیتال به نیازهای خاص ایستگاه بستگی دارد. به طور کلی، ترکیب کننده های دیجیتال عملکرد و کیفیت سیگنال بهتری را ارائه می دهند، اما ممکن است گران تر باشند.
5. فیلترهای حفره: ترکیب کننده های فرستنده توان بالا ممکن است از فیلترهای حفره ای برای ایجاد سطوح بالایی از ایزوله بین ورودی ها و بهبود کیفیت سیگنال استفاده کنند. الزامات خاص برای فیلترهای حفره ای به کاربرد خاص بستگی دارد و ممکن است به ملاحظات اضافی مانند چابکی فرکانس نیاز داشته باشد.
6. نصب و نگهداری: انتخاب ترکیب کننده فرستنده توان بالا نیز باید الزامات نصب و نگهداری را در نظر بگیرد. باید به فضای موجود برای نصب، نوع نگهداری مورد نیاز و در دسترس بودن پرسنل آموزش دیده برای انجام وظایف تعمیر و نگهداری توجه شود.
به طور خلاصه، انتخاب بهترین ترکیب کننده فرستنده توان بالا برای ایستگاه پخش رادیویی مستلزم در نظر گرفتن دقیق چندین فاکتور از جمله نوع ترکیب کننده، کنترل توان، محدوده فرکانس، فیلترهای آنالوگ در مقابل دیجیتال، فیلترهای حفره ای، و الزامات نصب/تعمیر و نگهداری است. همکاری با یک تامین کننده یا مشاور معتبر که می تواند به شما در تصمیم گیری آگاهانه بر اساس نیازها و الزامات خاص شما کمک کند، مهم است.
- چگونه ترکیب کننده های فرستنده را برای کاربردهای مختلف انتخاب کنیم؟
- انتخاب ترکیب کننده فرستنده توان بالا برای انواع مختلف ایستگاه های پخش، مانند ایستگاه پخش UHF، ایستگاه پخش VHF، ایستگاه رادیویی FM و ایستگاه پخش تلویزیونی به عوامل مختلفی مانند محدوده فرکانس خاص، سطوح توان و موارد دیگر بستگی دارد. الزامات ایستگاه در اینجا چند دستورالعمل کلی وجود دارد:
1. ایستگاه پخش UHF: برای یک ایستگاه پخش UHF، ترکیب کننده باید طوری طراحی شود که در محدوده فرکانس UHF، معمولاً از حدود 300 مگاهرتز تا 3 گیگاهرتز کار کند. ترکیب کننده همچنین باید بتواند سیگنال های پرقدرت را با ظرفیت کنترل توانی که با توان خروجی فرستنده(ها) مطابقت دارد، مدیریت کند. علاوه بر این، ترکیب کننده باید سطوح بالایی از ایزوله بین ورودی ها را برای جلوگیری از تداخل و حفظ کیفیت سیگنال داشته باشد.
2. ایستگاه پخش VHF: برای یک ایستگاه پخش VHF، ترکیب کننده باید طوری طراحی شود که در محدوده فرکانس VHF، معمولاً از حدود 30 مگاهرتز تا 300 مگاهرتز کار کند. ظرفیت انتقال نیرو و الزامات جداسازی مشابه با ایستگاه های پخش UHF خواهد بود.
3. ایستگاه رادیویی FM: برای یک ایستگاه رادیویی FM، ترکیب کننده باید طوری طراحی شود که در محدوده فرکانس رادیویی FM کار کند، معمولاً از حدود 88 مگاهرتز تا 108 مگاهرتز. ظرفیت انتقال توان و الزامات جداسازی به توان خروجی خاص فرستنده(ها) و تعداد ورودی های ترکیب شده بستگی دارد.
4. ایستگاه پخش تلویزیونی: برای ایستگاه پخش تلویزیونی، ترکیب کننده باید طوری طراحی شود که در محدوده فرکانس تلویزیون مناسب کار کند، که بسته به استاندارد انتقال مورد استفاده متفاوت است. به عنوان مثال، در ایالات متحده، محدوده فرکانس VHF (54-88 مگاهرتز) و محدوده فرکانس UHF (470-890 مگاهرتز) برای پخش تلویزیونی استفاده می شود. ظرفیت انتقال توان و الزامات جداسازی به توان خروجی خاص فرستنده(ها) و تعداد ورودی های ترکیب شده بستگی دارد.
علاوه بر این دستورالعمل ها، عوامل دیگری که باید در هنگام انتخاب یک ترکیب کننده فرستنده با توان بالا برای ایستگاه پخش در نظر گرفته شوند شامل الزامات خاص برای از دست دادن درج فیلتر، پاسخ فرکانس، و سایر پارامترهای عملکرد، و همچنین فضای فیزیکی موجود برای الزامات نصب و نگهداری است. . مشاوره با یک تامین کننده معتبر یا مشاور متخصص در تجهیزات پخش می تواند برای تصمیم گیری آگاهانه مفید باشد.
- ترکیب کننده فرستنده چگونه ساخته و نصب می شود؟
- یک ترکیب کننده فرستنده توان بالا یک جزء حیاتی در ایستگاه های پخش است که به چندین فرستنده اجازه می دهد تا یک آنتن مشترک را به اشتراک بگذارند. فرآیند تولید و نصب یک ترکیب کننده فرستنده توان بالا را می توان به مراحل زیر تقسیم کرد:
1. طراحی و مهندسی: اولین مرحله شامل طراحی سیستم کلی و انتخاب اجزای صحیح برای گنجاندن در ترکیب کننده است. مهندسان باید عواملی مانند سطوح توان فرستنده ها، محدوده فرکانس، تطابق امپدانس و فیلتر را در نظر بگیرند.
2. ساخت و مونتاژ: پس از نهایی شدن طرح، قطعات ساخته شده و در کمباین مونتاژ می شوند. فرآیند ساخت شامل ساخت محفظه فلزی، نصب سازه ها و سیم کشی و لوله کشی مرتبط است.
3. تست و تایید: قبل از نصب کمباین، باید از نظر عملکرد الکتریکی و مکانیکی آن به طور کامل تست شود. این آزمایش شامل ارزیابی تلفات درج، قابلیت جابجایی توان و ویژگیهای جداسازی است.
4. آماده سازی سایت: پس از تست و تایید ترکیب کننده، باید سایتی که در آن نصب می شود آماده شود. این ممکن است شامل اصلاح ساختارهای موجود برای سوار کردن کمباین یا ساخت سازه های جدید در صورت نیاز باشد.
5 نصب و راه اندازی: پس از تکمیل آماده سازی سایت، ترکیب کننده به محل انتقال و نصب می شود. این شامل اتصال تمام فرستنده ها و آنتن ها از طریق ترکیب کننده است.
6. راه اندازی: در نهایت، ترکیب کننده راه اندازی شده و سیستم از نظر عملکرد صحیح آن بررسی می شود. این شامل بررسی سطوح توان فرستنده ها، پاسخ فرکانسی و عملکرد کلی است.
به طور خلاصه، فرآیند تولید و نصب یک ترکیب کننده فرستنده توان بالا شامل طراحی و مهندسی، ساخت و مونتاژ، آزمایش و تأیید، آماده سازی محل، نصب و راه اندازی است. هر مرحله برای اطمینان از اینکه ترکیب کننده همانطور که در نظر گرفته شده عمل می کند و قادر به ارائه سیگنال های پخش با کیفیت بالا است، بسیار مهم است.
- چگونه یک ترکیب کننده فرستنده را نگهداری کنیم؟
- تعمیر و نگهداری مناسب یک ترکیب کننده فرستنده توان بالا برای اطمینان از عملکرد بهینه آن و جلوگیری از خرابی سیستم ضروری است. در اینجا چند دستورالعمل برای حفظ یک ترکیب کننده فرستنده توان بالا در ایستگاه پخش وجود دارد:
1. بازرسی منظم: برای بررسی هر گونه علائم آسیب، سایش و پارگی یا شل شدن اتصالات، بازرسی چشمی منظم از ترکیب کننده توصیه می شود. یک مهندس RF یا یک تکنسین واجد شرایط باید حداقل یک بار در سال بازرسی های منظم را انجام دهد.
2. تمیز کردن: ترکیب کننده را تمیز و عاری از گرد و غبار، کثیفی و سایر مواد زائد نگه دارید. برای پاک کردن سطوح خارجی محفظه ترکیب کننده و عایق های سرامیکی از محلول تمیزکننده غیر رسانا استفاده کنید.
3. تعمیر و نگهداری سیستم خنک کننده: یک سیستم خنک کننده معمولا برای ترکیب کننده های فرستنده توان بالا مورد نیاز است. سیستم خنک کننده باید به طور مرتب نگهداری شود، از جمله تمیز کردن فیلترهای هوا، بررسی سطح مایع خنک کننده و کیفیت آن، و بررسی عملکرد هر فن یا پمپی که استفاده می شود.
4. تست الکتریکی و کالیبراسیون: آزمایش و کالیبراسیون الکتریکی را به طور منظم انجام دهید تا مطمئن شوید که ترکیب کننده همچنان مطابق انتظار عمل می کند. این شامل اندازه گیری تلفات درج، جداسازی و افت برگشتی ترکیب کننده است.
5. تعمیرات و تعویض های برنامه ریزی شده: تعمیرات و تعویض باید در صورت لزوم برنامه ریزی شود. قطعاتی مانند فیلترها، کوپلرها و خطوط انتقال ممکن است در طول زمان فرسوده شوند و برای جلوگیری از هرگونه خرابی سیستم باید تعویض شوند.
6. دستورالعمل های سازنده را دنبال کنید: برنامه نگهداری برای کمباین باید از دستورالعمل های سازنده پیروی کند. برخی از تولیدکنندگان ممکن است نیاز به رعایت رویههای خاصی برای نگهداری محصولات خود داشته باشند، و این باید به دقت دنبال شود.
7. نگهداری اسناد: گزارشی از هر کار تعمیر و نگهداری انجام شده در ترکیب کننده نگه دارید. این به شناسایی مسائلی که ممکن است نیاز به توجه یا تعمیرات بیشتری داشته باشند و نمودار عملکرد ترکیب کننده در طول زمان کمک می کند.
با پیروی از این دستورالعمل ها، ترکیب کننده به خوبی نگهداری می شود و برای مدت طولانی به طور موثر کار می کند و سیگنال های پخش بدون وقفه با کیفیت بالا را تضمین می کند.
- چگونه یک ترانسمیتر ترکیبی را در صورت خرابی تعمیر کنیم؟
- اگر ترکیب کننده فرستنده توان بالا کار نکند، اولین قدم تشخیص علت اصلی خرابی است. برای تعمیر ترانسمیتر کمباین توان بالا مراحل زیر را باید دنبال کنید:
1. بازرسی بصری: برای شناسایی علائم آسیب، سایش و پارگی یا شل شدن اتصالات، یک بازرسی بصری از ترکیب کننده انجام دهید. سطوح خارجی محفظه کمباین، عایق های سرامیکی، کانکتورها و کابل ها را بررسی کنید.

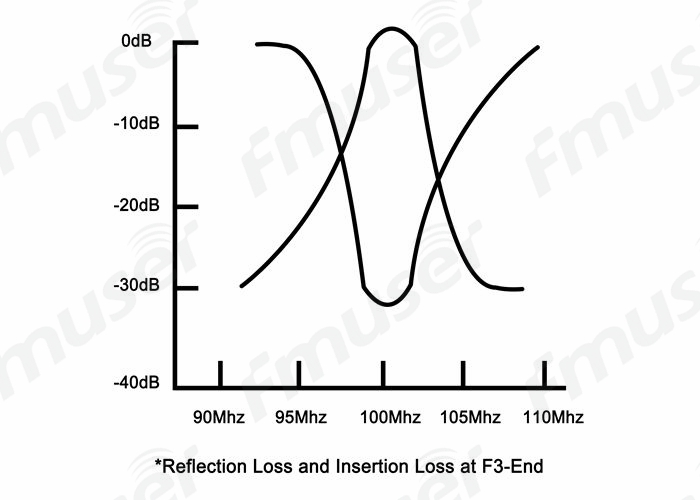

2. تست الکتریکی: از یک مولتی متر یا یک آنالایزر شبکه برای آزمایش عملکرد الکتریکی ترکیب کننده استفاده کنید. این شامل اندازه گیری تلفات درج، جداسازی و افت برگشتی ترکیب کننده است.
3. عیب یابی: اگر تست الکتریکی مشکلی را شناسایی کرد، فرآیند عیب یابی را برای جداسازی مشکل شروع کنید. این معمولاً شامل آزمایش هر یک از اجزای ترکیب کننده به صورت جداگانه است تا مشخص شود که آیا یک جزء دچار مشکل شده است یا خیر.
4. تعمیر یا تعویض: هنگامی که مشکل ایزوله شد، قطعه ای که باعث این مشکل شده است را می توان تعمیر یا جایگزین کرد. ممکن است قطعاتی مانند فیلترها، کوپلرها، خطوط انتقال یا تقسیم کننده های برق نیاز به تعمیر یا تعویض داشته باشند.
5. تست و کالیبراسیون: پس از تعمیر یا تعویض، دوباره کمباین را تست کنید و از عملکرد آن مطابق با مشخصات اطمینان حاصل کنید. ممکن است برای اطمینان از اینکه ترکیب کننده به درستی کار می کند، کالیبراسیون لازم باشد.
6. مستندات: گزارشی از هر کار تعمیر انجام شده در ترکیب کننده نگه دارید. این برای شناسایی عودهای احتمالی موضوع و حفظ سوابق مناسب ضروری است.
تعمیر ترکیب کننده فرستنده توان بالا می تواند چالش برانگیز باشد و باید توسط یک تکنسین واجد شرایط یا یک مهندس RF انجام شود. با دنبال کردن این مراحل، ترکیب کننده را می توان تعمیر و به عملکرد کامل بازگرداند، در نتیجه عملکرد بهینه سیستم پخش را تضمین کرد.
تماس با ما
FMUSER INTERNATIONAL GROUP LIMITED.
ما همیشه محصولات قابل اعتماد و خدمات قابل توجهی به مشتریان خود ارائه می دهیم.
اگر می خواهید مستقیماً با ما تماس بگیرید ، لطفاً به اینجا بروید تماس با ما
